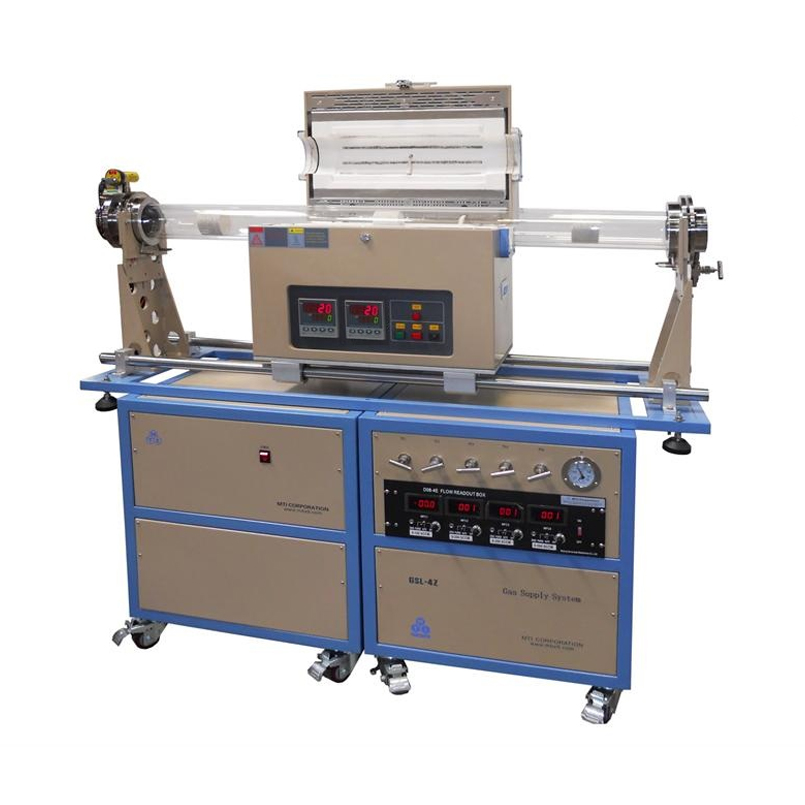

OTF-1200X-4- C4LVS 1200℃双管滑动式四通道混气CVD系
应用范围：OTF-1200X-4-C4LVS 双管炉是 一个特殊的双管CVD系统,是专门为在金属箔上生长薄膜而设计,特别是应用在新一代能源关于柔性金属箔电极方面的研究。通过滑动炉子实现快速加热和冷却。
产品型号：OTF-1200X-4- C4LVS
OTF-1200X-4-C4LVS 双管炉是 一个特殊的双管CVD系统,是专门为在金属箔上生长薄膜而设计,特别是应用在新一代能源关于柔性金属箔电极方面的研究。通过滑动炉子实现快速加热和冷却。
| 功能特点 |
|---|
双石英管：外管直径100mm ，悬挂的内管直径 80. 金属箔缠绕在内管的外表面上发生CVD反应；
双管的真空密封法兰：允许反应气体通过两管之间（10mm间隙）发生反应，冷却气体直接通入内管；
四通道质量流量计控制4路气体；
配有KF25快接和波纹管的高速机械泵；
炉子底部装有滑轨：炉子可以从一端滑向另一端，从而实现快速升温和降温；
| 性能指标和基本配置 | |
|---|---|
| 炉体结构 | 高纯 Al2O3保温材料，保证了炉膛有极好的温度均匀性 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率，同时也可以延长炉膛的使用寿命 炉子底部的冷却风扇保证了热量正常对外释放 密封法兰系统全不锈钢制作 |
| 电源 | 电源:208-240VAC, 50/60Hz, 单相, 2.5KW ( 20A 保险丝) |
| 加热温度 | 最高温度: 1100°C 连续温度: 1000°C |
| 加热区 | 加热区长度: 440mm 恒温区长度: 120mm (±1°C) @400~1100°C 注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系 选择: 双温区炉可获得t 240mm 的恒温区  |

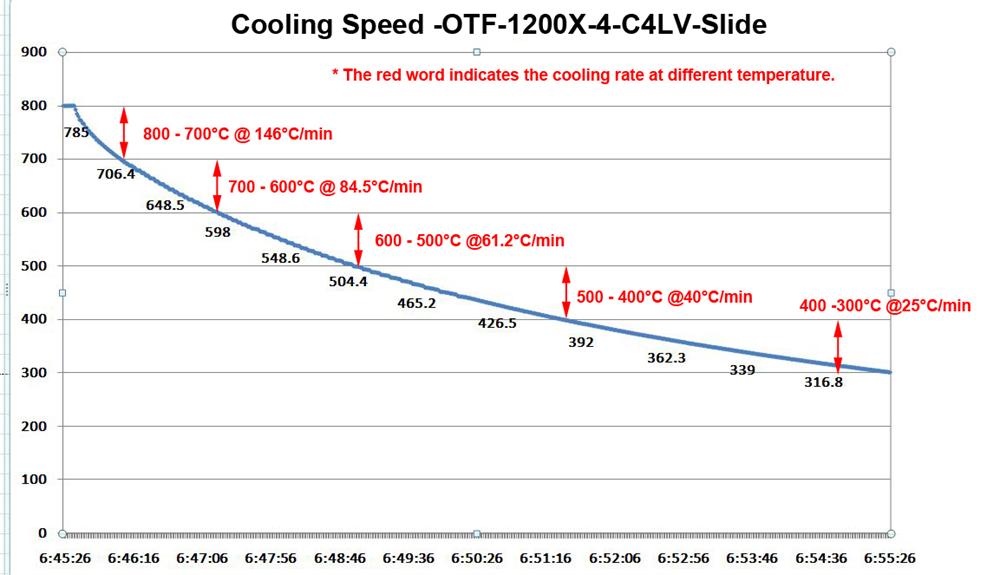

| 加热和冷却速度 | 最快的加热和冷却速度跟工作温度有关， 请点击下图可以看出最快的加热和冷却速度随温度的变化而变化。 ( 在使用炉子之前，要校准工作温度和加热、冷却速度 )   加热 冷却 |
| 石英管 | 外管: OD: 4"x ID: 3.8"X55" Length (OD100 x ID 96 x 1400, mm ) 内管: OD:3.15: x ID x 2.95" x 55" Length (OD80 x ID 75 x 1500 mm ) |

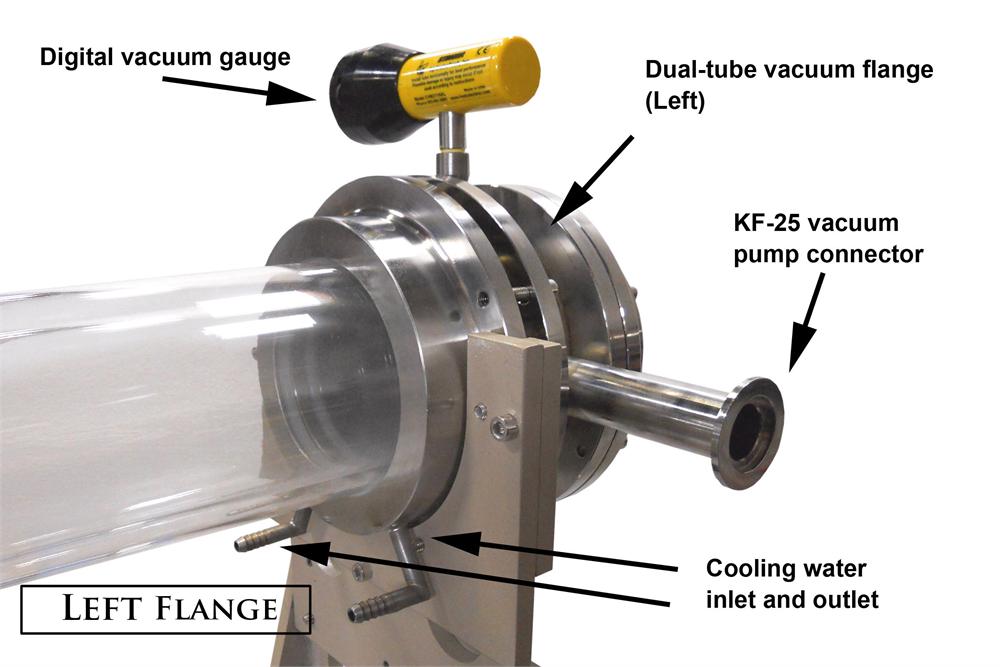

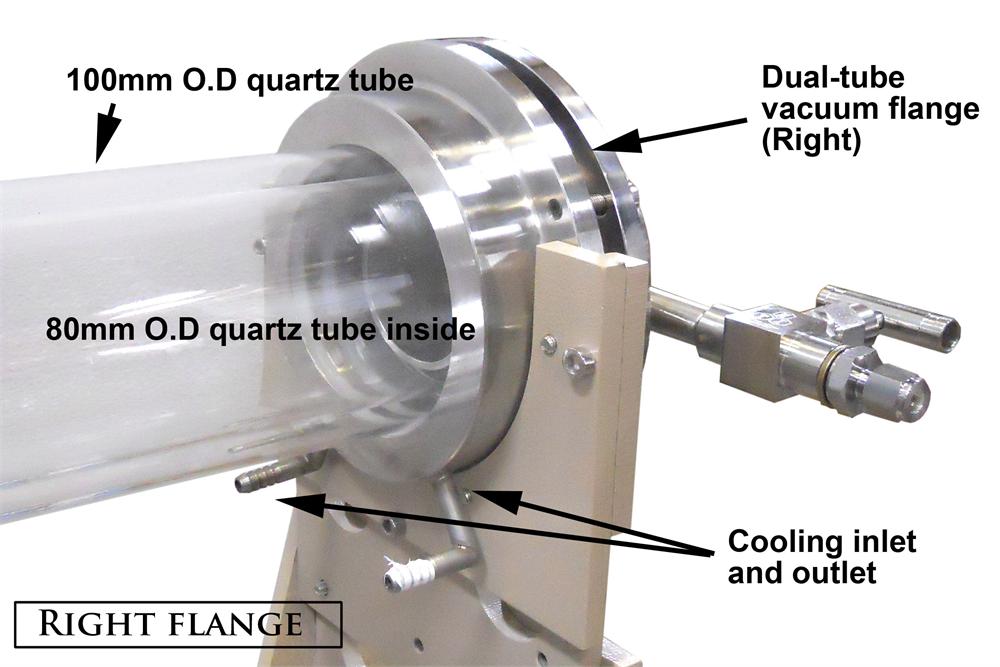

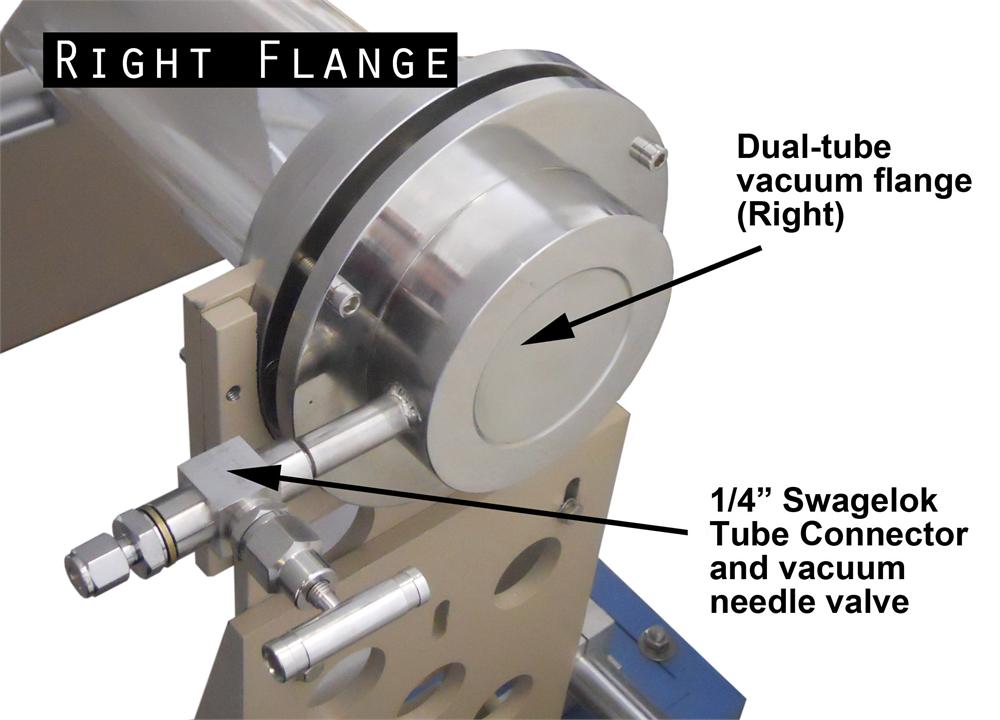

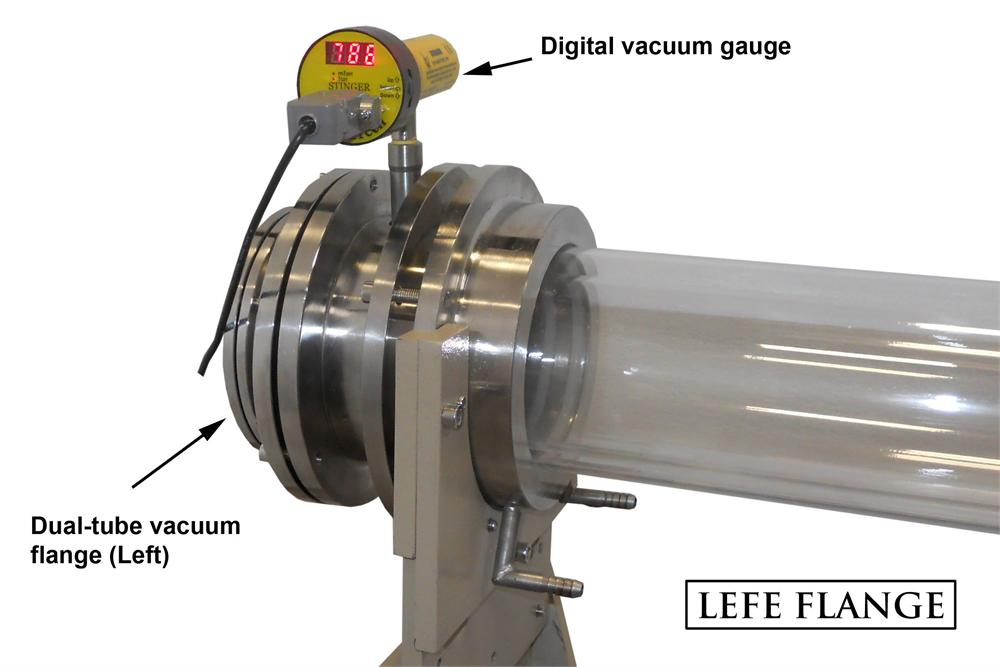

| 真空法兰 | 一对 SS304不锈钢法兰，通过用两个高温“O”型圈紧密密封可获得高真空 炉子底部装有一对滑轨 炉子可以手动从一端滑向另一端，实现快速的加热和冷却 为了得到较快的加热速度，可以先将炉子预热，然后滑到放置样品的位置 为了获得较快的冷却的速度，把炉子滑向另一端，同时将冷却气体通入样品所在的位置     左法兰(点击放大) 右法兰 (点击方大) |
| 温控仪 | 温控仪:带超温保护和PID调节的 30 段程序控制 控温精度: +/-1°C |

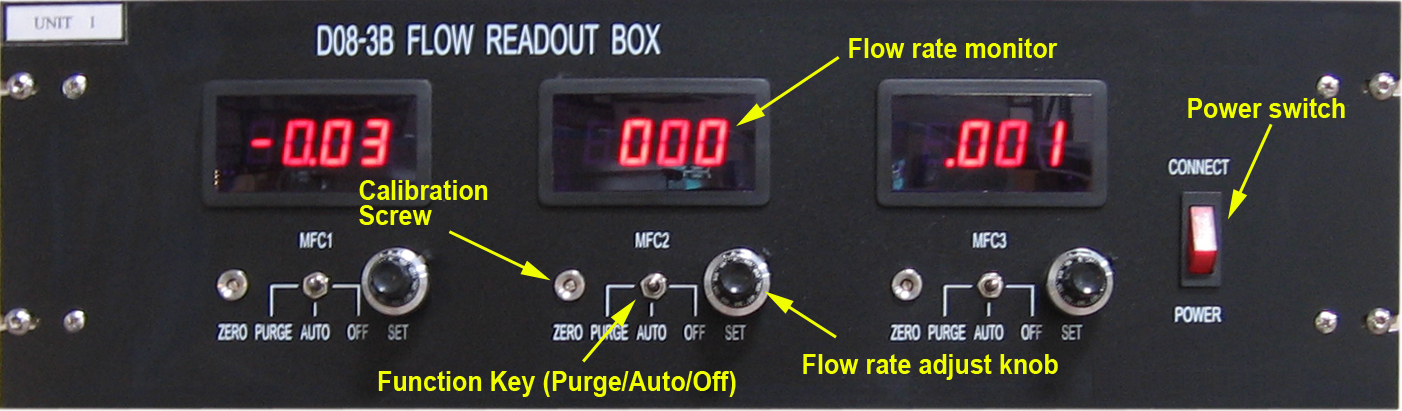

| 混气系统 | 4路精密质子流量计：数字显示、气体流量自动控制. MFC 1范围: 0~100 sccm MFC 2范围: 0~200 sccm MFC 3范围: 0~200 sccm MFC 4范围: 0~500 sccm 气路: 4 路 流量精度: 0.2% 进气和出气接口: 1/4" 卡套 一个混气罐. 每路气路都有一个独立的不锈钢针阀控制 通过控制面板上的旋钮来调节气体流量. 请看下图 MFC 面板(点击放大)  |
| 真空泵 | 安装在移动架底部的机械泵，真空度达 10-3 Torr 真空泵与手动挡板阀之间用KF25 快接与不锈钢波纹管连接 数字真空表安装在一端的法兰上 选择: 可以配分子泵，真空度达 10-5 Torr |
| 作为基片用的25um厚的铜箔 (选配） | 生长石墨烯的铜箔 (150m length x 150mm width x 25um thickness) |
| 尺寸（mm) | 炉体: 550 x 380 x 520 移动架: 600x600x597 |
| 净重 | 300 lb |
| 开门断电 | 为保证使用安全，该电炉为开门断电设计 |
| 保修期 | 一年质保期 (耗材：如炉管，“O”型圈，和加热元件等不在保修范围内） |
| 认证 | CE 认证 |
| 净重 | 约85 Kg |
| 使用注意事项 | 炉管内气压不可高于0.02MPa 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态 进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击 石英管的长时间使用温度＜1100℃ 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等） |
