实验设备

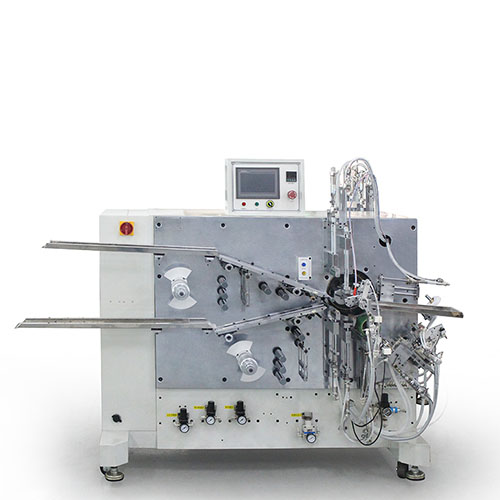

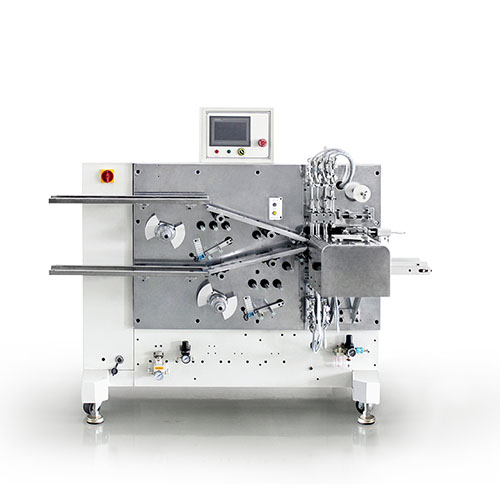

设备主要构成： 本设备由隔膜放卷装置、极片导向 装置、卷绕装置及工位转换装置、 贴胶装置、下料装置以及控制系统 等组成。

分述如下：

1、隔膜放卷装置（二套）：由隔膜 放卷机构、张力控制机构、过渡轮 等组成。

2、极片导向装置（二套）：由位置 和宽度可以按需要调节的导向板及 极片除尘装置组成。

3、卷绕及工位转换装置（一套）： 卷绕采用双卷针结构，进口步进马 达直接驱动，卷绕速度平稳和长度 精确。隔膜切断采用热焊方式，有 效节约隔膜投入量。

4、贴胶装置（一套）：气动方式夹 胶、拉胶、切胶及转移胶带，滚轮 方式贴胶。

5、下料装置（一套）：气动控制接 料盒自动接料。

6、控制装置（一套）：由电控箱、 电磁阀及控制箱组成
